從0開始了解預灌封注射器灌裝機
一、定義與用途

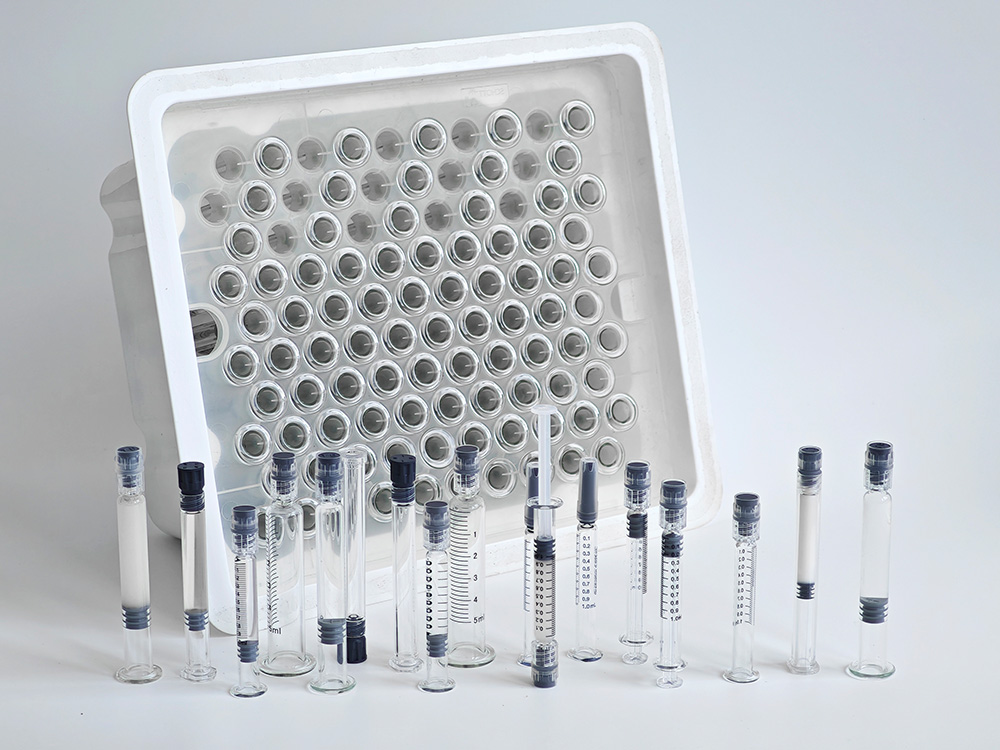

預灌封注射器灌裝機是一種專門用于將藥液精確、安全地灌裝到預灌封注射器中的自動化設備。預灌封注射器作為一種新型的藥品包裝形式，它將藥物和注射器結合為一體，在使用時無需再進行藥液抽取等操作，大大提高了用藥的便捷性和安全性，廣泛應用于疫苗、生物制劑、高端注射液等藥品的生產領域。預灌封注射器灌裝機則是保障這類藥品高效、高質量生產的關鍵設備。
二、主要組成部分及功能
（一）供料系統
00001. 注射器供料：通常采用振動盤或機械手等方式，將空的預灌封注射器有序地輸送到指定位置。振動盤通過振動使注射器按照一定的姿態排列整齊，機械手則能夠更精準地抓取和放置注射器，適應不同規格和形狀的注射器供料需求。
00002. 藥液供料：藥液儲存罐用于存放待灌裝的藥液，通過管道與灌裝泵相連。儲存罐一般具備良好的密封性和耐腐蝕性，以確保藥液的質量不受外界因素影響。同時，部分設備還配備有藥液過濾裝置，進一步去除藥液中的雜質，保證灌裝藥液的純凈度。
（二）灌裝系統
00001. 灌裝泵：是灌裝系統的核心部件，常見的有蠕動泵、柱塞泵等。蠕動泵通過滾輪擠壓軟管，使藥液按照一定的流量和速度被輸送到注射器中，具有計量準確、無污染等優點，適用于小劑量、高精度的灌裝。柱塞泵則通過柱塞的往復運動來實現藥液的灌裝，能夠提供較大的灌裝壓力，適用于高粘度藥液或大劑量的灌裝。
00002. 灌裝針頭：其設計和材質直接影響灌裝的質量和效果。灌裝針頭的直徑、長度和形狀需要根據注射器的規格和藥液的性質進行精確選擇，以確保藥液能夠順利、準確地注入注射器中，同時避免產生氣泡和藥液濺出等問題。
（三）加塞系統
在藥液灌裝完成后，需要迅速將橡膠塞準確地加到注射器上，以密封藥液，防止其受到污染和揮發。加塞系統通常由加塞機構和橡膠塞供料裝置組成。加塞機構通過機械或氣動的方式將橡膠塞壓入注射器的頸部，確保加塞的緊密性和穩定性。橡膠塞供料裝置則負責將橡膠塞有序地輸送到加塞機構附近，保證加塞過程的連續進行。
（四）控制系統
采用先進的可編程邏輯控制器（PLC）或工業計算機控制系統，對整個灌裝過程進行精確控制和監測。通過人機界面（HMI），操作人員可以方便地設置灌裝參數，如灌裝量、灌裝速度、加塞壓力等，并實時監控設備的運行狀態，如藥液液位、注射器位置、故障報警等信息。控制系統還具備數據記錄和存儲功能，能夠?qū)ιa(chǎn)過程中的各項數據進行記錄和分析，為生產管理和質量控制提供依據。
（五）傳動系統
為設備的各個運動部件提供動力和傳動，確保各部件按照預定的動作順序和速度協調運行。傳動系統通常包括電機、減速機、鏈條、皮帶等部件，其性能的穩定性和可靠性直接影響設備的整體運行效率和灌裝質量。
三、工作原理
預灌封注射器灌裝機的工作過程一般包括以下幾個步驟：
00001. 注射器上料：空的預灌封注射器通過供料系統被輸送到灌裝工位的指定位置，并由定位裝置進行精確定位，確保注射器的姿態正確，以便后續的灌裝操作。
00002. 藥液灌裝：灌裝泵按照設定的灌裝量將藥液從儲存罐中抽出，并通過灌裝針頭準確地注入到注射器中。在灌裝過程中，控制系統會實時監測灌裝量，確保每個注射器中的藥液量符合標準要求。
00003. 加塞密封：藥液灌裝完成后，加塞系統迅速將橡膠塞加到注射器上，完成藥液的密封。加塞過程中，控制系統會控制加塞壓力和速度，確保加塞的質量和穩定性。
00004. 出料：完成灌裝和加塞的預灌封注射器被輸送到出料工位，由出料裝置將其從設備中取出，并進行后續的包裝和滅菌等處理。
四、分類
（一）按自動化程度分類
00001. 半自動預灌封注射器灌裝機：需要人工參與部分操作，如注射器的上料、加塞等，但灌裝過程可以實現自動化控制。半自動設備結構相對簡單，成本較低，適用于小批量生產或研發階段的使用。
00002. 全自動預灌封注射器灌裝機：整個灌裝過程完全自動化，從注射器的上料、藥液灌裝、加塞到出料，無需人工干預，能夠?qū)崿F(xiàn)高效、連續的生產。全自動設備生產效率高、灌裝精度高、產品質量穩定，適用于大規模工業化生產。
（二）按灌裝原理分類
00001. 容積式灌裝機：通過計量泵或柱塞等容積計量裝置，按照預先設定的容積將藥液準確地灌裝到注射器中。容積式灌裝機灌裝精度高，適用于對灌裝量要求嚴格的藥品生產。
00002. 稱重式灌裝機：利用高精度的稱重傳感器，實時監測注射器在灌裝過程中的重量變化，通過控制系統調整灌裝量，確保每個注射器中的藥液重量符合標準要求。稱重式灌裝機適用于對藥液密度變化較大或?qū)χ亓烤纫筝^高的藥品灌裝。
五、發展趨勢
（一）智能化
隨著人工智能、物聯網等技術的不斷發展，預灌封注射器灌裝機將越來越智能化。設備將具備自我診斷、自我調整和自我優化的能力，能夠?qū)崟r監測自身的運行狀態和生產過程中的各項參數，并根據實際情況自動調整設備的工作參數，以提高生產效率和產品質量。同時，通過物聯網技術，設備可以與企業的生產管理系統進行無縫對接，實現生產數據的實時傳輸和共享，為企業的生產決策提供更加準確、及時的依據。
（二）高速化
為了滿足藥品市場日益增長的需求，預灌封注射器灌裝機將不斷提高生產速度。通過優化設備的結構設計、采用更先進的傳動系統和控制技術，實現設備的高速運行和高效灌裝，提高單位時間內的生產產量，降低生產成本。
（三）多功能化
未來的預灌封注射器灌裝機將不僅僅具備灌裝功能，還將集成更多的附加功能，如藥液的在線檢測、注射器的外觀檢測、包裝等功能，實現一站式生產，減少生產過程中的中間環節，提高生產效率和產品質量的一致性。
（四）綠色環保
在環保意識日益增強的今天，預灌封注射器灌裝機將更加注重綠色環保設計。設備將采用更加節能、環保的材料和零部件，減少能源消耗和廢棄物排放。同時，在藥液灌裝過程中，將采取更加有效的措施防止藥液泄漏和污染，確保生產過程符合環保要求。
